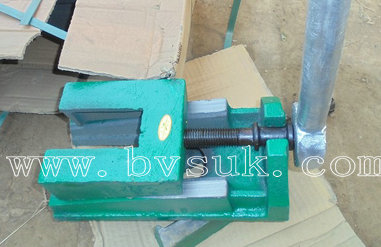

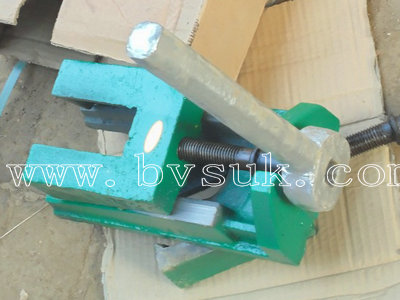

調整墊鐵

產品分類：產品中心>> 機床墊鐵系列

調整墊鐵:按JB/T8775-98標準制造,產品有二層和三層兩種結構形式,主要用于各類機床,機械設備下面,支撐機床機械重量,調整機械設備平衡

訂購熱線：0317-8332456

簡介：調整墊鐵:按JB/T8775-98標準制造,產品有二層和三層兩種結構形式,主要用于各類機床,機械設備下面,支撐機床機械重量,調整機械設備平衡

　　調整墊鐵：按JB/T8775-98標準制造，產品有二層和三層兩種結構形式，主要用于各類機床，機械設備下面，支撐機床機械重量，調整機械設備平衡。使用本產品安裝機床不需設置地腳螺栓與地面固定，調整墊鐵良好的垂直撓度，使機床穩定于地面，使用本產品可節省安裝費用，縮短安裝周期。

　　調整墊鐵使用方法：將墊鐵放置于機床下，每個墊鐵均受力后，再調整墊鐵。可調整度為3-15mm 。調整墊鐵適用范圍：金屬加工機床，鍛壓機床、紡織機械、印刷機械、食品加工機、橡膠機械、電線生產機械、電纜機械、包裝機械、發電機及重型設備等。用于機床設備的支撐安裝、調整水平。

調整墊鐵規格：（殊規格需定做）

S83 A型系列調整墊鐵
規格mm	螺栓	重量kg	載荷kg	規格mm	螺栓	重量kg	載荷kg
規格mm	螺栓	重量kg	載荷kg	規格mm	螺栓	重量kg	載荷kg
135×60×45	M14	1.1	500	250×150×110	M24	20	6000
135×80×45	M14	1.6	600	260×130×70	M18	5	3300
150×70×40	M14	1.5	600	260×130×70	M18	6.2	3500
160×80×50	M16	2	1000	260×140×70	M18	7.3	4000
160×80×50	M16	1.75	900	260×130×100	M18	9	4500
160×80×50	M14	1.5	600	260×140×90	M24	13	6500
160×80×50	M16	2.5	1200	260×140×150	M20	19	7500
180×90×50	M16	2.3	1200	280×130×70	M18	6.3	3600
180×90×50	M16	2	800	280×130×70	M18	7.2	4000
180×100×60	M18	4.3	3000	280×140×100	M24	13	6500
200×100×50	M16	2.1	1000	280×160×80	M24	11.5	5000
200×100×55	M16	2.5	1100	300×130×75	M20	6.5	3500
200×100×55	M16	3	1500	300×130×70	M18	6.2	3200
200×100×55	M16	3.3	2000	300×130×80	M20	7.3	4000
200×100×65	M16	4.2	2500	300×140×80	M20	8.6	5000
200×100×70	M16	6.4	3500	300×150×80	M24	10.5	5500
200×100×80	M18	6.2	3500	300×150×100	M24	10.5	6000
200×100×80	M16	4.9	3000	300×150×100	M24	12	6000
200×100×100	M18	7	3000	300×150×100	M24	14	6200
220×110×55	M16	3.2	2000	300×150×125	M24	15	6200
220×110×60	M16	4	2500	300×170×150	M30	31	10000
220×150×80	M20	10	3000	300×180×120	M24	20	6500
235×115×65	M20	6.7	4000	300×200×100	M24	20	7500
240×120×60	M20	6.1	3500	350×160×100	M24	17.5	6500
240×120×70	M18	3.7	2800	350×180×100	M24	18.5	7500
240×120×70	M18	4.9	3200	350×180×120	M24	27	10000
240×120×70	M18	4.2	3000	350×200×120	M24	25	8000
240×120×80	M18	7.2	4000	380×160×100	M24	28	10000
240×120×70	M20	6.2	3500	400×200×75	M24	20	6500
240×120×85	M18	6.8	4000	400×200×120	M30	29	8500
240×130×70	M20	7	4000	400×200×150	M30	32	8700
240×200×125	M24	23	7500	420×220×120	M30	30.5	8700
250×140×110	M20	13	5000	420×220×120	M30	37	8800
250×145×75	M18	8.5	4500	450×250×110	M30	47	15000
250×140×85	M20	15	5000

S83 B型系列調整墊鐵
規格	螺栓	重量	載荷	規格	螺栓	重量	載荷
規格	螺栓	重量	載荷	規格	螺栓	重量	載荷
135×80×45	M14	1.6	600	290×120×80	M20	12	5000
160×80×50	M16	2.5	1200	300×180×120	M24	20	6500
200×100×65	M16	4.2	2500	320×160×100	M24	18	7000
200×100×80	M18	6.2	3500	350×200×85	M24	25	8000
240×120×70	M18	7.2	4000	350×200×110	M24	30	10000
240×140×80	M20	9	4500	420×220×120	M30	37	8800
250×160×65	M20	11	5000	450×250×110	M30	46	15000
280×130×70	M18	7.2	4000
